Тестовая сборка №3/2014г. Японский тяжелый крейсер "Mogami"

[Tank]

Тему решено было начать с самой важной детали корабля - ящика с боеприпасами для зенитных автоматов.

Для определения наилучшей смотримости изготовил 4 прототипа. На петельки не обращаем внимание, расставлял их в свое удовольствие.
Базовый ящик все представляют?



1. Базовый ящик с надетой крышкой, без ободка.
2. Базовый ящик (петельки не дорисованы) с ободком из проволоки 0.1мм.
3. Базовый ящик с крышкой и ободком из проволоки 0.2мм. Такая толщина проволоки была выбрана, т.к. ободок должен быть немного больше, чем крышка.
4. Острый угол на сгибе проволоки не выходит, поэтому было решено попробовать располовинить ящик и соединить площадкой, имитирующей ободок.



Самые жизнеспособные, на мой взгляд, №1 и 2.

Что скажете?

[Роман Нехац]

Мне больше вариант №1 понравился.

[panser]

Мне больше вариант №1 понравился.

Поддерживаю. №1

[mikes]

Такс... Неплохо помнить, что размеры где-то 6 х 5 х 2,5 мм. И количество (два-три не трёхствольный автомат и один- два на одноствольный). Итого- несколько десятков. В твоих способностях никто не сомневается, но базовый вариант(по моему скромному мнению) стоит дать самый простой. Одной деталью,(кстати дно там лишнее, можно и без дна на палубу клеить, а склеить проще). Для желающих шаблон проволочный П-образный. Ещё с ходу пытался найти фотографию этого ящика- не получилось. Чего-то кажется там окантовка(если есть) достаточно тонкая, в 1:200 немасштабно будет.

[mikes]

Да, вот ещё мысль... Всякие такие ящички красиво склеиваются, если их на части резать, или по линии сгиба изнутри угол стачивать. Если их печатать на тонкой бумаге, можно просто изнутри по сгибу иголкой прочертить, согнётся аккуратно. И таких ящиков много. Может стоит продумать такой вариант для мелких коробчатых деталей? Главная проблема- попасть в цвет при печати, зато с бумагой выигрыш по цене. Я так думаю... :oops:

[Tank]

В реале крышка есть, и на ней есть маленький ободок. Да, не такая ярко выраженная, но есть. И с крышкой ящик на модели будет смотреться гораздо интереснее чем без.
Был замоделен вот такой ящик.



Базовый вариант в журнале будет как раз обычная классическая коробочка, которую предполагается вырезать и свернуть. В данном случае я порезал на грани и склеил, кому как удобнее.
Отдельно к нему будет дана развертка крышки, для желающих. И как опция - шаблон для проволочного ободка.
Кто как захочет, так и сделает.

По поводу дна, не соглашусь, дно должно быть. Ящики иногда висят. На том же Фусо на бортах чашек со спарками. А вот в случае с крышкой, верх можно не делать, даже лучше не делать, крышка проще садится.

[Tank]

Барбет ГК, низкий

[admin]

Всем привет!
Немного освежу тему, процесс идет, хоть и медленно.

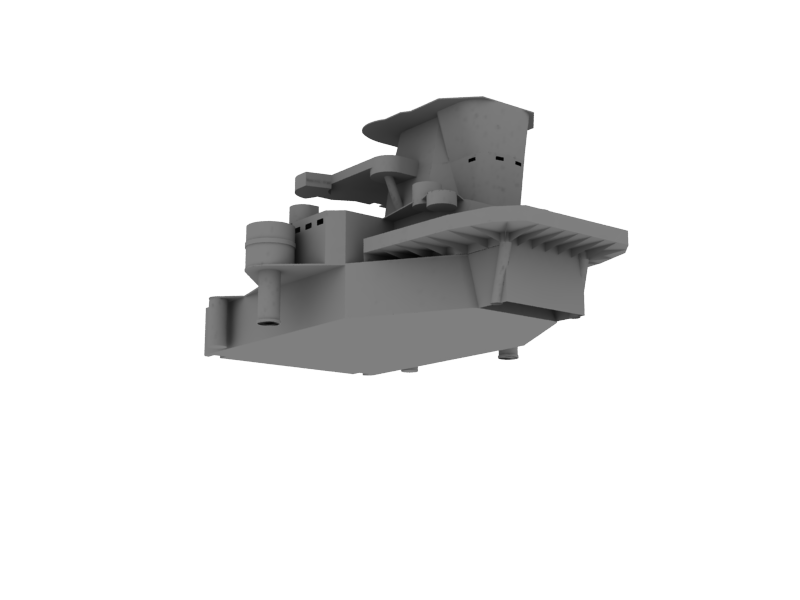

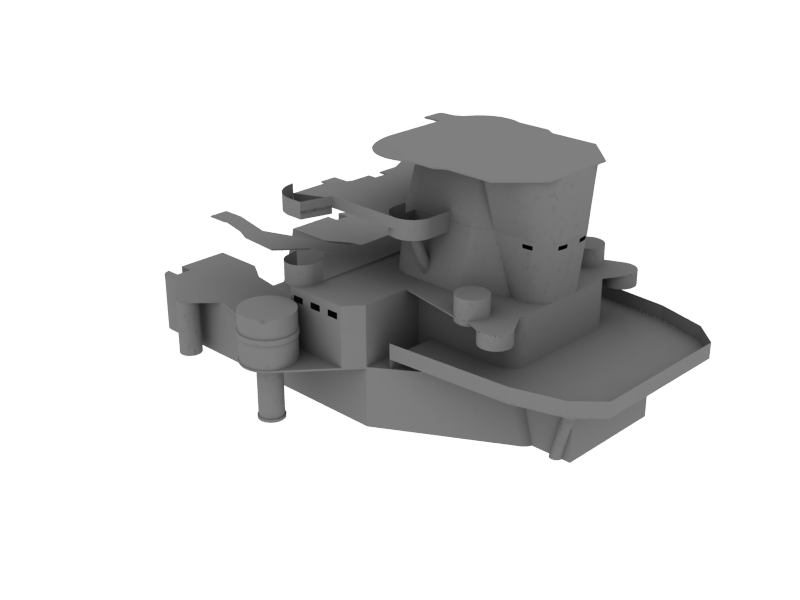

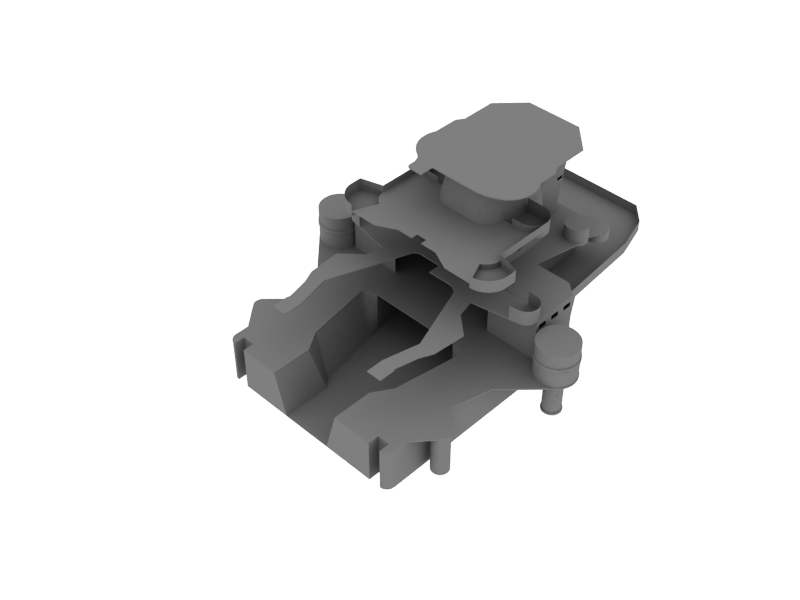

Начал "собирать" главную надстройку. Пока добрался до палубы 4-го яруса. Мелочевка еще не стоит, только "кости".

[admin]

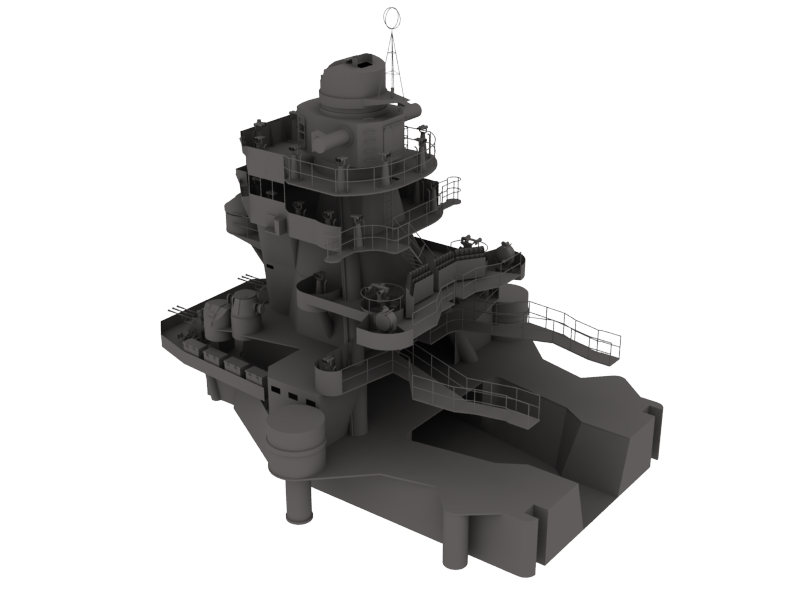

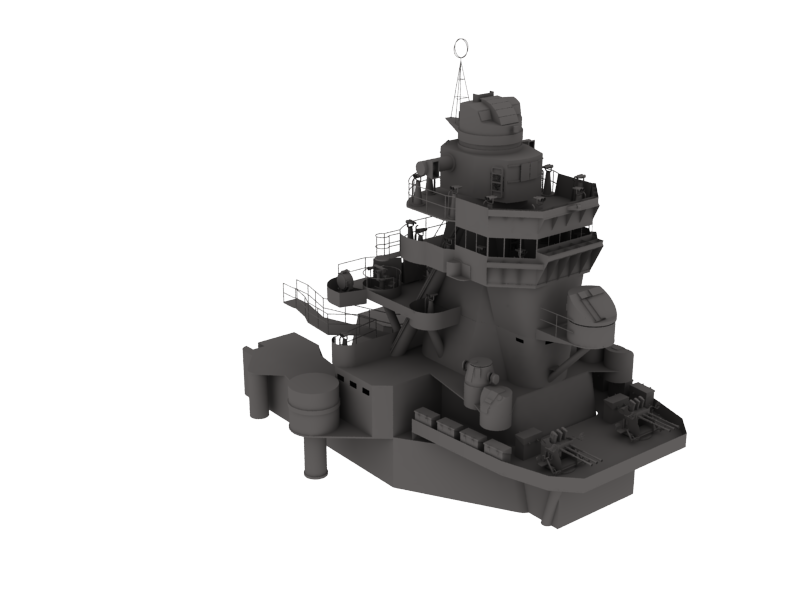

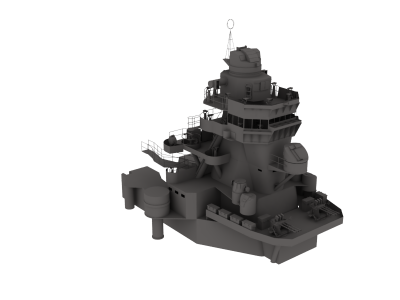

Надстройка понемногу обрастает деталями:

[admin]

Итак камрады, продолжу потихоньку выкладывать тест:

Кормовая надстройка:
