СКР, проект 50.

[Slaven]

Взрыв мозга

[filindr]

маленько попёрло
каркас корпуса:

[admin]

ма

ленько попёрло

Нехило поперло! Одобрямс

[фрейм66]

Роман с новым проектом!
Вопрос немного не в тему: примерно когда планируется выпуск ПСКР пр. 11351 "Нерей"?

[filindr]

с новым проектом!

Спасибо.
Только он не новый. Он просто в фоновом режиме был.

...когда планируется выпуск ПСКР пр. 11351 "Нерей"?

Издатель в армии пока, непонятно.
Да и я всё никак не доделаю, хотя маленько осталось, не прёт...

[panser]

мне в четверг рулетку брать с собой или уже не нужно?

Для контролю-то не помешает.
Мои два размерчика

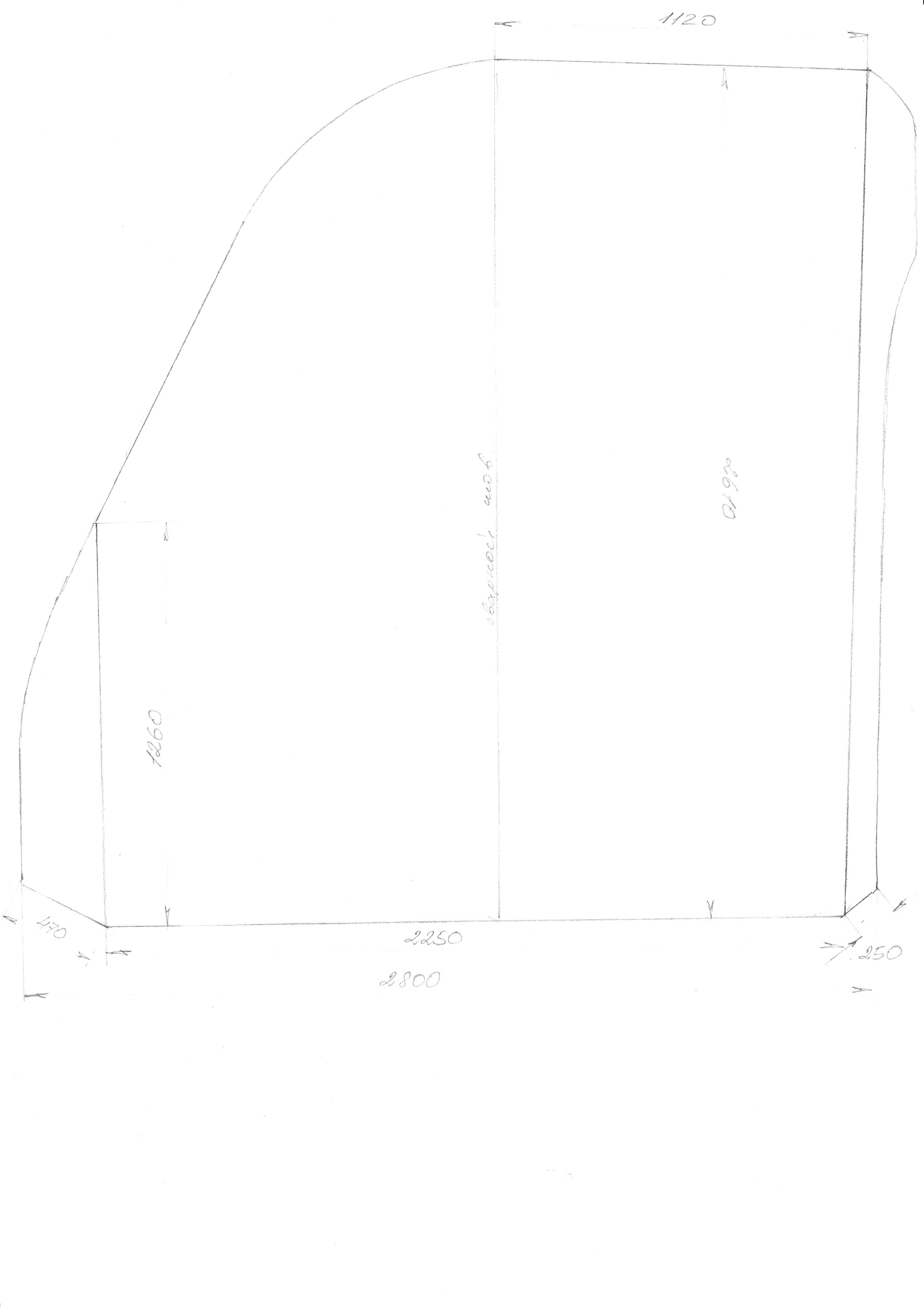

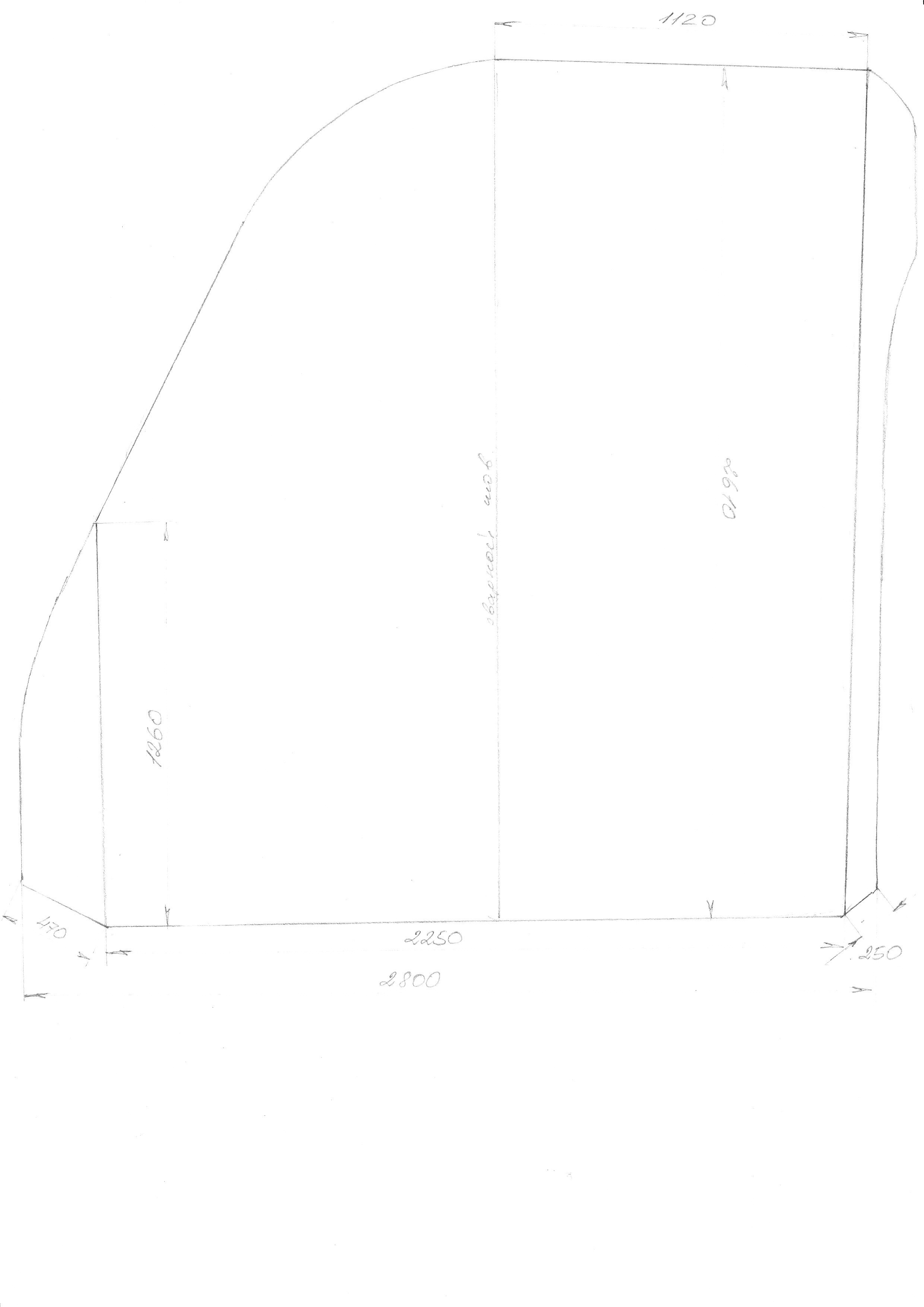

Четверг случился сегодня. Вроде всё, что нужно было замерял. Помогал Славик Ишков ака Slavenya.
Фотографии в папке: https://yadi.sk/d/0GWkk7Hjj4pUq

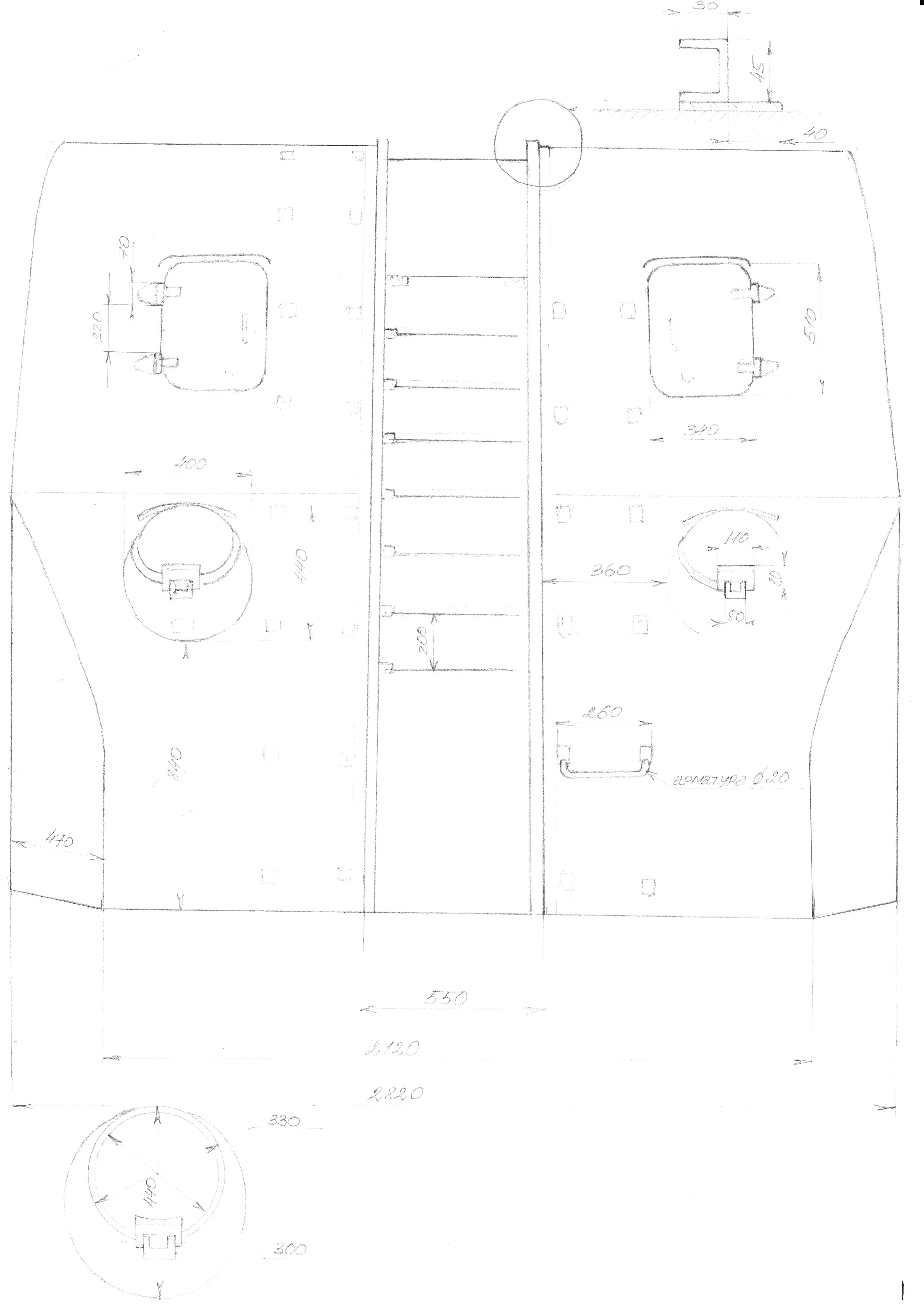

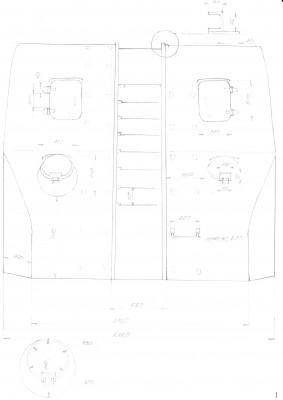

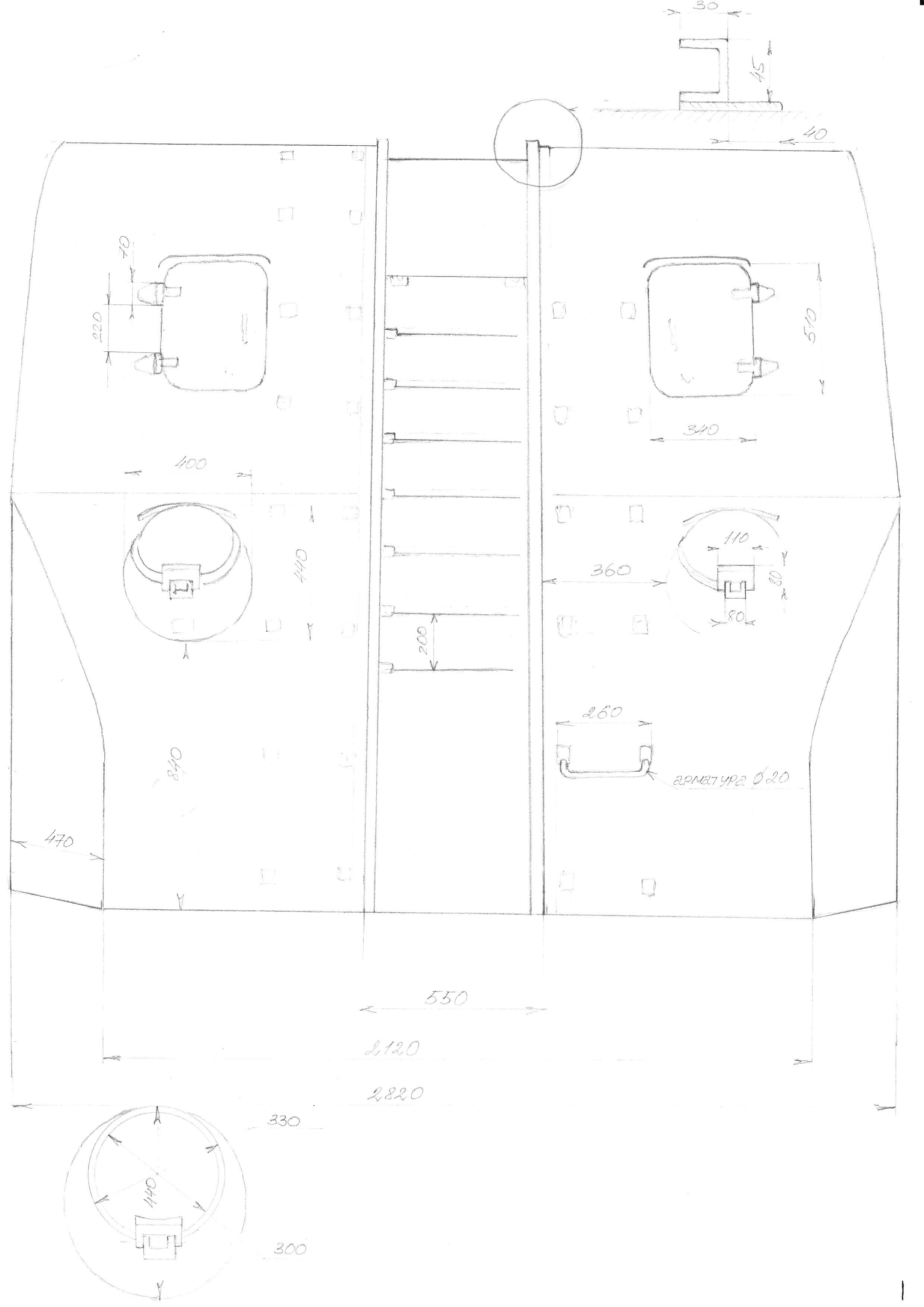

Там, кстати, справа-сзади под платформой ящик есть - снаружи видно его хорошо. Размеры на фото. ;)

[filindr]

Четверг случился сегодня.

Cергей, спасибо огроменное-преогроменное!!!
Перепроверю, и, если будут сильные расхождения, переделаю.

справа-сзади под платформой ящик есть - снаружи видно его хорошо

Это не ящик, это ниша для ног установщика трубок. Просто на той башне она листом заварена. Сверху она наполовину загорожена самим аппаратом установки трубок и сзади в проёме её не видно.
Думал, что с ней делать - она часть пола занимает и из-за неё с общей жёсткостью проблема получается. Решил условно не показывать. В крайнем случае можно сделать её подклейкой снизу, но там и так деталировки хватает, да и мелкое всё очень.

[filindr]

Зашил днище:


В процессе наступил на грабли.
Каркас рассчитывал на толщину 1мм картона с наклеенной офиской, а собрал из лазерной резки 1мм картона. В итоге не хватило ширины корпуса как раз на толщину двух слоёв офиски по бортовым элементам каркаса.
Пришлось доклеивать на борта бумагу...
Ну и в целом - давно не собирал чего-нить большое, получилось немного кривовато. Не пинайте сильно...

[panser]

В итоге не хватило ширины корпуса как раз на толщину двух слоёв офиски по бортовым элементам каркаса.
Пришлось доклеивать на борта бумагу...
Ну и в целом - давно не собирал чего-нить большое, получилось немного кривовато. Не пинайте сильно...

Нормально получилось, а насчёт того, что не хватило длины, то выкройки днища с запасом надо было рисовать, как нормальные разработчики это делают.

[filindr]

выкройки днища с запасом надо было рисовать, как нормальные разработчики

До них ещё дорости надо...
А пока - только одну подрезал, потому что криво начал, остальные по контуру...
