№1/2016 ПСКР проекта 11351 "Воровский"

[lyui]

пунктир, который выглядит неестественно.

пунктир это ваще жесть, сплошной можно, но если это цвет основной детали плюс 10%черного, когда сгибаешь его уже не видно, но если он 100% черный будет не очень, хотя на темном фоне может и быть, поэтому и спросил, Жене должно быть лучше видней, он видит в живую.

[novik]

А линии сгиба сплошной линеей это нормально?

Лично по моему мнению, это лучше, чем пунктир, который выглядит неестественно.

А линии сгиба на 1-2-3 тона светлее фона? Никак? Или темнее)

[filindr]

По линиям всё это ещё не обговаривалось.
То, что на фото - пробник для определения основных цветов и пропечатки мелочи.
Остальные моменты ещё в работе. Ну и естественно заднее слово у Жени - ему виднее возможности печати.

[admin]

Всем привет!
Ну, думаю линии будут в того же тона, но темнее.

Гораздо интереснее обсудить линии сгиба на белых деталях их много (и деталей и сгибов)

[lyui]

я просто ставлю риски

[admin]

Юра привет!
Тут пожалуй не соглашусь (в смысле рисок на светлой детали). Это как бы ни рыба, ни мясо: видно ее на собранной конструкции так же как и линию, а визуальное восприятие ИМХО хуже.

Вариант рисок за пределами развертки... Возможно на простых деталях, но однозначно усложнит сборку и сходимость.

Пунктир-однозначно НЕТ.

Остаются сплошные линии. По возможности максимально светлые. Тут тоже есть нюанс- офсет очень тяжело печатает светло-серые цвета. Разбивается на точку, поэтому получить качественную линию сложно. Прямая зависимость цвет=>толщина линии. Например 80% серый: при толщине линии меньше 0.15 она начинает превращаться в прерывистую и дальше в пунктир...

[filindr]

просто ставлю риски

На скруглениях риски будут не на детали, а рядом (по ним всегда можно отрисовать карандашом с обратки и согнуть как надо).
Риски на детали выглядят как пунктир ( см. предыдущие посты... ).
Вопрос про прямые углы согнутые внутрь и наружу.

[lyui]

ну не знаю, риски всетаки теряются на общем фоне, а линия она останется линеей
вот уже изжурнальная сборка


вынести за пределы детали тоже можно, но надо смотреть по месту

[Andreas]

лучшее решение


click image upload

[filindr]

Andreas, такие сгибы выполнены именно так, с ними всё в порядке.

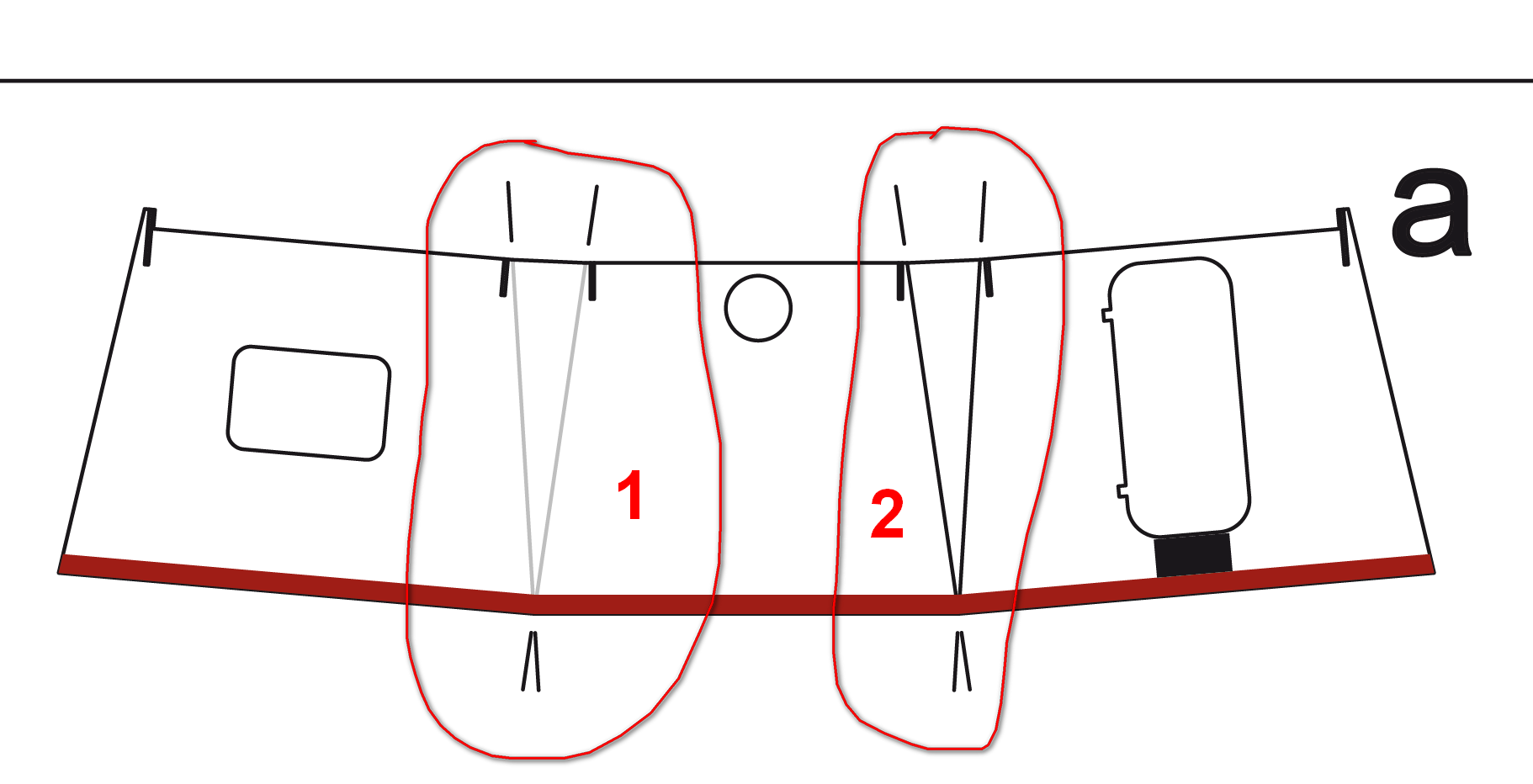

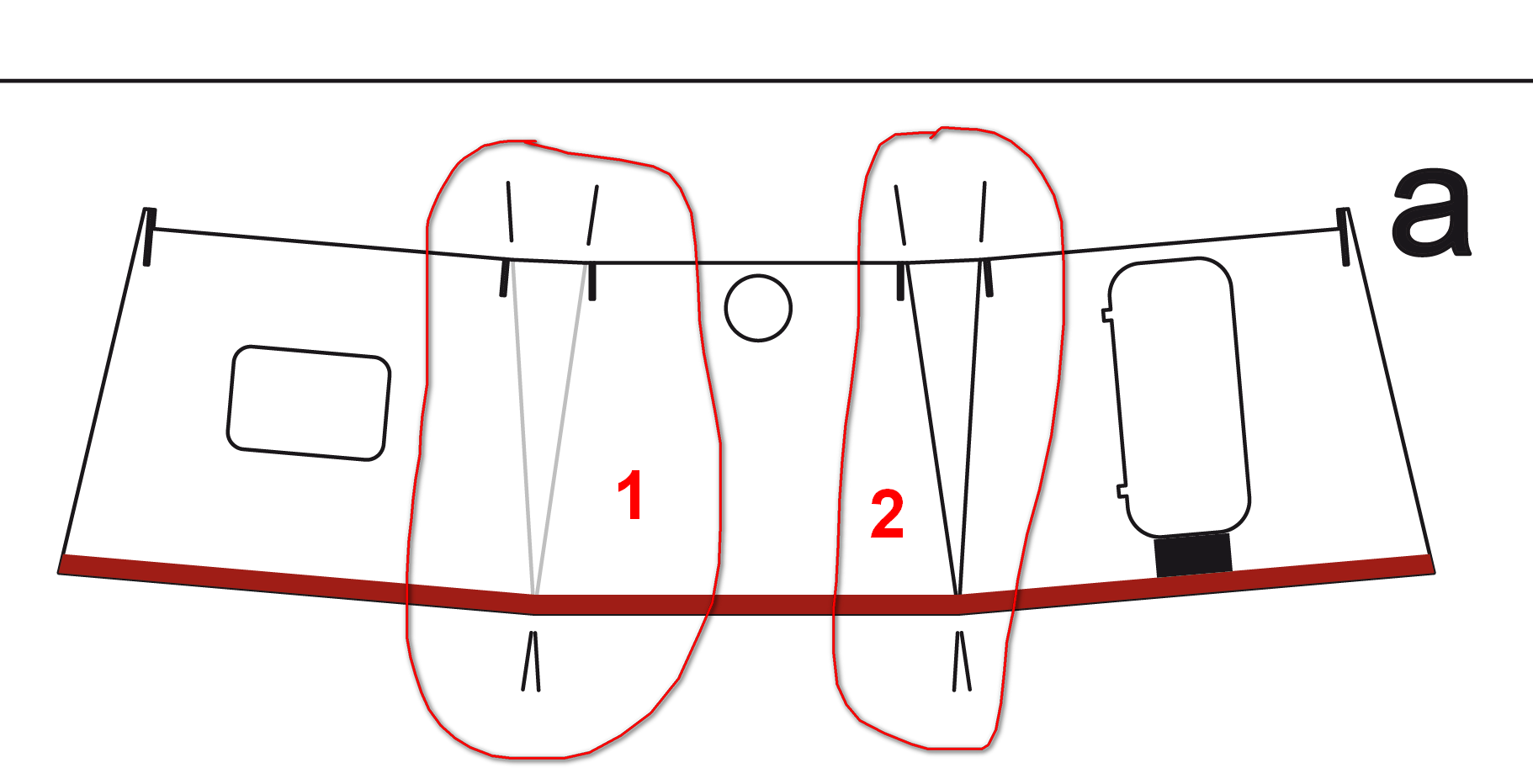

Вопрос в цвете линии сгиба, вот здесь два варианта:

1. выглядит после сгиба хорошо, но напечатать трудно, получится серый пунктир, правда очень мелкий.
2. печатается хорошо, но на сгибе остаётся чёрная линия.

Какой вариант лучше?
